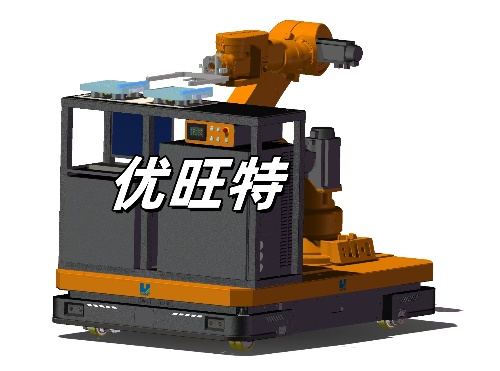

AGV移動底盤搭載100KG工業機械臂集成方案
一、系統架構與核心參數
系統組成
移動底盤：全向驅動底盤（雙舵輪設計），額定負載≥1000kg（含機械臂、電池、控制柜、逆變器、視覺及工裝夾具）
機械臂：工業型工業機械臂（負載100kg，臂展1.8m）
能源系統：48V 200Ah磷酸鐵鋰電池，支持快充（3-4小時充滿）
感知系統：SLAM激光雷達+ 深度相機（目標識別）
控制系統：工業級PLC（主控）+ SLAM激光（運動規劃）+ WIFI通信模塊
二、核心模塊設計
1. 結構設計與力學優化
底盤強化方案：采用箱型鋼梁框架，關鍵節點使用高強度螺栓連接
2. 動力與能源系統
雙電機驅動方案：雙伺服電機支持扭矩分配控制，根據負載動態調整左右輪驅動力
3.電池管理系統：BMS具備過充/過放保護、熱失控預警功能，集成于充電樁，支持AGV自動充電
4 智能感知與控制；多傳感器融合導航SLAM激光雷達構建高精度地圖。
三、安全防護
第一級：激光雷達+區域掃描儀，觸發減速
第二級：機械臂末端力傳感器
第三級：急停按鈕+安全機械防撞條
四、應用場景與作業流程
零部件裝配場景
任務流程：AGV接收MES指令，導航至倉庫取料（托盤尺寸500*500mm）
機械臂末端為電動夾爪，抓取物體（重量100kg）
跨車間運輸至裝配線，完成物體夾取
返回充電樁自動補能，等待下一任務
